填料式補償器，注油式補償器，注油式直流介質無推力補償器，可廣泛適用于化工、石油、熱電、冶金、城市集中供熱采  暖等管網中，地溝和高架設的管道。同時，便于管路設計，便于安裝施工，且節省大批資金。（僅固定支架一項節約60％）

工作原理

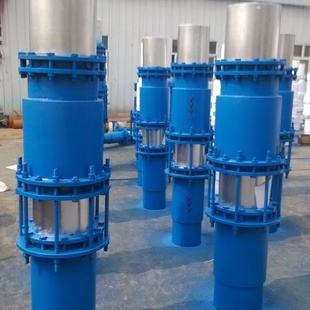

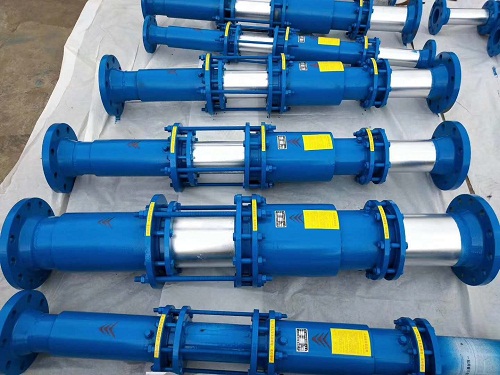

注油式介質無推力補償器  型號ZTWB，通稱  無推力補償器。

該無推力補償器，是利用流體力學中的帕斯卡理論，在設計結構上巧妙利用一個密閉環形汽室，這個  汽室分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨  伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管恒橫截面相等，補償工作時，在介質壓  力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等，而方向相反，因此兩壓力相互抵消。這樣  一來，在設計支架中僅考慮補償器壓緊填料的摩擦力。

主要安裝蒸汽管道上，補償性能非常好，耐高壓0.6-10Mpa、高溫300—600度。

結構組成

無推力自密封旋轉補償器：由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓N個壓簧及N個注填料咀組合、填料壓蓋及彈簧壓緊法蘭構成：所述填料壓緊法蘭與壓緊上法蘭之間設有壓簧和注填料咀。

所選用的密封填料都是柔性石墨，所采用的級別分別為核級、工業精密級且無推力自密封旋轉補償器填料內增加了一些抗氧化劑成份達到延緩填料氧化的時間，從而使無推力自密封旋轉補償器比普通旋轉補償器密封性能得到很大的提高，使產品密封發生泄漏時間延遲發生。
