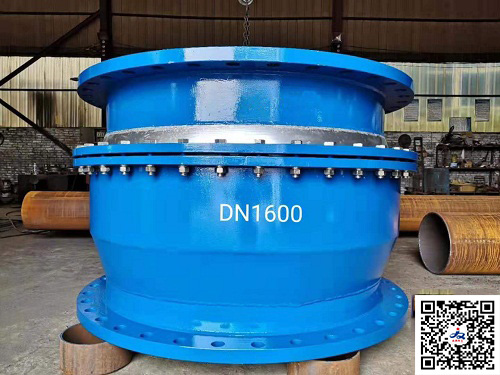

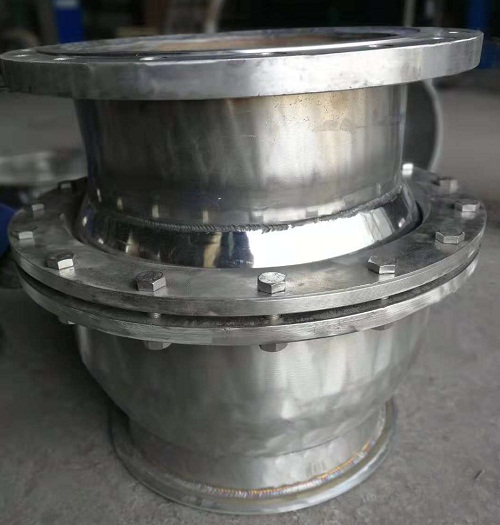

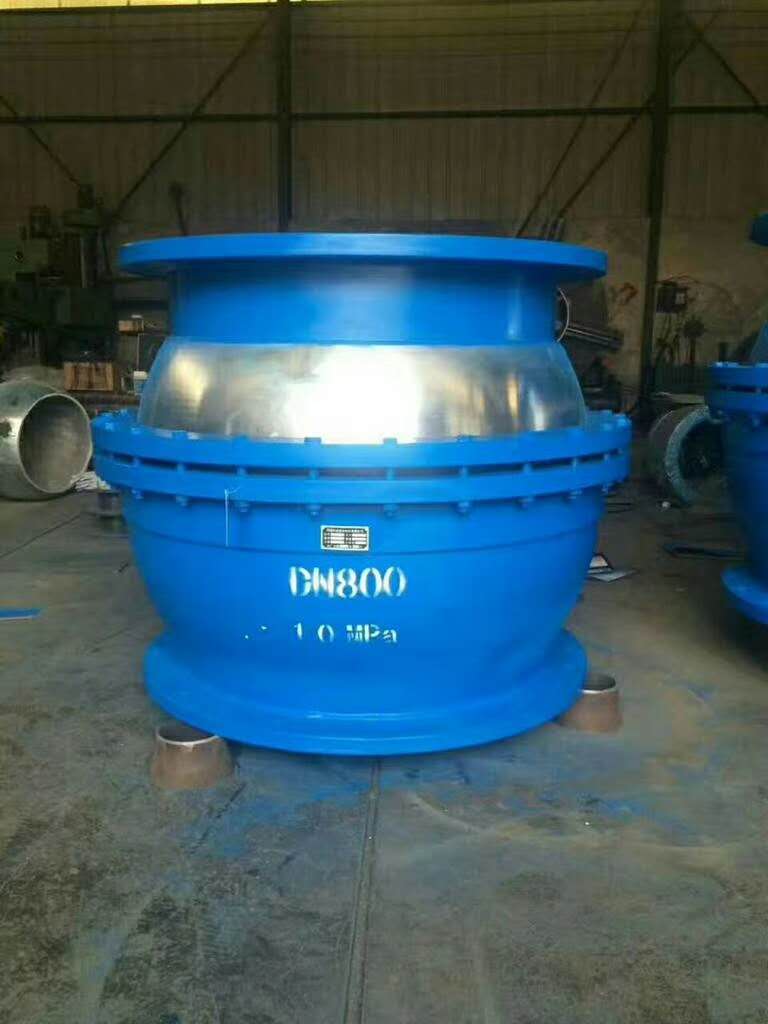

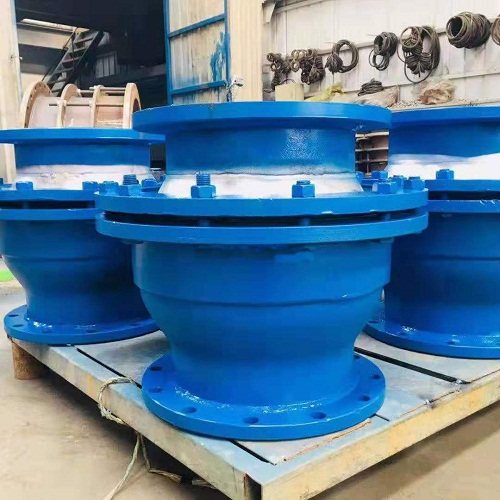

QJB型球形補償器

簡介—— 主要技術參數：公稱壓力：1.0,1.6,2.5,4.0mpa公稱通徑ＤＮ徑向尺寸球心距E(mm)轉距（KNM)接口端口尺

聯系電話：13072930777微信13072930777微信

馬上訂購立即咨詢

詳情內容/ Content details

手機掃一掃

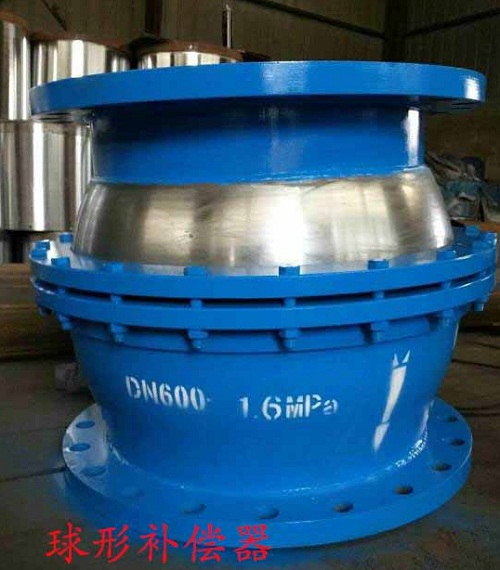

球形補償器

主要技術參數：公稱壓力：1.0,1.6,2.5,4.0mpa

公稱通徑ＤＮ	徑向尺寸	球心距E(mm)	轉距（KNM)				接口端口尺寸	總長Ｌ（mm)	2280重量
			1.0MPa	1.6MPa	2.5MPa	4.0MPa	接口端口尺寸		1.0MPa		1.6MPa		2.5MPa		4.0MPa
			1.0MPa	1.6MPa	2.5MPa	4.0MPa	法蘭連接		接管	法蘭	接管	法蘭	接管	法蘭	接管	法蘭
50	180	114	0.07	0.11	0.17	0.28	￠59*3.5	200	18	23	18.8	23.8	23	29	26
65	198	152	0.14	0.23	0.36	0.58	￠73*4	260	26	31	27	33	32	39	38
80	225	168	0.32	0.51	0.80	1.28	￠89*4	292	37	45	38	46	45	53	54
100	260	178	0.54	0.86	1.34	2.15	￠108*4	310	56	66	58	68	70	82	83
125	300	206	1.04	1.67	2.61	4.18	￠133*4	350	77	87	79	91	95	111	12
150	375	254	1.52	2.43	3.80	6.08	￠159*4.5	440	85	99	87	101	105	125	121
200	440	236	2.15	3.45	5.39	8.63	￠219*5	435	118	137	121	141	145	176	170
250	540	315	4.22	6.75	10.55	16.88	￠273*6	584	238	262	243	271	290	330	341
300	608	275	6.34	10.15	15.86	25.38	￠325*6	602	331	360	238	375	405	457	470
350	685	370	8.31	13.30	20.78	33.25	￠377*8	670	503	546	514	569	615	696	720
400	780	420	10.83	170.23	27.06	43.30	￠426*8	757	584	645	596	665	715	822	840
450	825	435	15.34	24.55	38.36	61.38	￠480*8	822	846	911	864	965	820	917	1217
500	900	336	20.81	33.30	52.03	83.25	￠529*8	728	965	1045	985	1111	1150	1315	1408
600	1055	448	26.22	41.95	65.55	104.87	￠630*8	900	1345	1449	1375	1640	1647	1895	1943
700	1300	710	31.78	5.0.84	79.44	127.10	￠720*8	1290	1524		1555		1886		2193
800	1450	830	38.26	61.22	95.65	153.05	￠820*10	1480	1700		1735		2080		2465
900	1630	950	45.20	72.32	113.05	180.80	￠920*10	1650	1876		1910		2298		2700
1000	1810	1100	52.74	84.38	131.84	210.95	￠1020*10	1810	2058		2100		2520		2940
1100	1990	1350	60.91	97.46	152.28	243.65	￠1120*10	2050	2370		2425		2880
1200	2170	1550	69.78	111.65	174.45	279.13	￠1220*14	2280	2795		2795		3280

QJB型球形補償器結構特征：

球形補償器（又稱球形接頭），它的連接方式有兩種：一種是法蘭式，一種是焊接式。該產品主要是依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，該補償器應成對使用，單只球形補償器沒有補償能力，可作管道萬向接頭使用。該補償器具有補償量大，無盲板力，對固定管架的作用力小，密封采用可注組合密封技術，實現長期可靠密封。

球型補償器的優點：

（1）、該補償量大，可根據自然地形及管道強度布置，一組補償器可補償500m管段；

（2）、不產生由介質壓力產生的盲板力，固定支架可做得很小，特別適用于大口徑管道；

（3）、由于采用石墨為主要密封資料，長期運行不需維護，低碳環保；

（4）、投資大大節約，降低成本；

（5）、安裝方便，有法蘭連接和焊接兩種型號供不同工況用戶選擇；

（6）、球型補償器可安裝在蒸汽地埋管和熱水地埋管上，可大量節約投資和提高運行安全性。
